超声波旋振筛

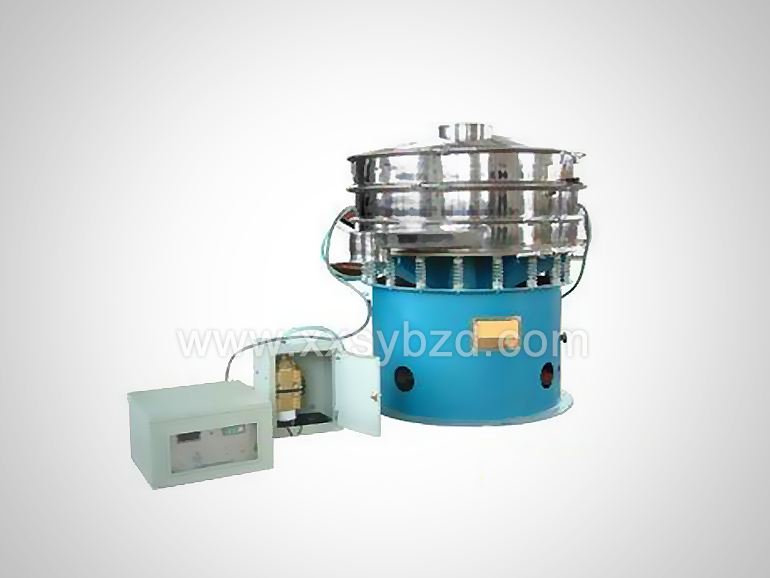

　　XZS-C系列超声波旋振筛

　　超声波系统是振动筛分技术上的一次重大变革，使难筛分的物料很容易处理，真正解决了因团聚、静电、强吸附性、颗粒形状不规则而堵塞网孔等造成的筛分难题，大大提高了筛分率，并大大延长了筛网寿命，可广泛应用于制药、粉末冶金、电池材料、化工、非矿、食品等要求精细的筛分的行业。

　　结构说明：

　　超声波系统由超声波发生器、超声波换能器、能量传递盘及连接线组成，超声波换能器和能量传递盘固定在一起，超声波能量通过能量传递盘传递到整个筛网网面，使大于网孔的粉粒保持悬浮状态，有效防止大于网孔的粉粒堵塞网孔。因而能提高筛分效率，减少筛分次数，缩短筛分时间，提高产品质量。

　　工作方式

　　1、脉冲(出厂标准设置) 当打开超声波系统时，超声波会以36KHz进行脉冲的方式工作。

　　2、连续 按切换工作方式进行调试，超声波会以36KHz不间断的方式工作。

　　一般提示

　　1、要使超声波达到最好效果，必须均匀胀紧网子，如果网子变松，超声波会变弱，容易损坏网子。

　　2、超声波网架的网子胀紧度均匀、合适中原机械对每一台设备组装前都作声学检测。

　　3、换能器和能量传导盘(丝)的连接面要经常清理干净，并且经常检查螺丝的锁紧情况。

　　4、必须将超声波发生器垂直或安装，保证发热部分的空气流通，以防电器元件过早损坏。

　　超声波故障检测

　　A、打开超声波系统、发生器无显示

　　1、检查仪器电源插头是220V电压;检查电源开关是否打开。

　　2、切断电源，检查仪器电源插座内保险管是否熔断，若熔断，请更换同型号的保险管。

　　3、如果系统不工作、保险管再次损坏，请与中原机械联系。

　　调试：(若用户提供换能器和工作方式，则出厂时就已经调试正常，无需再调)

　　用户将换能器安装好后，按图中的正负级接线(1+，2-)，即可打开电源并工作。工作中调节W1电位器(装在面板上)，使声波输出功率达到效果最佳状态，但电流不得超过500mA(0.5A)，如果长时间工作电流过大，换能器发热，会烧坏换能器元件导致生产受损。若电流指示灯亮，而无电流显示，则检查电路板上的保险是否烧断，更换时必须按原来的规格更换(0.5A)。

　　B、打开超声波系统后，发生器不工作

　　1、检查电源电压是否低于180V，如果低于180V，调整电源电压。

　　C、超声波系统运行过程中功率下降

　　1、检查环境温度--最大温度50℃

　　2、超声波发生器靠近热量发生源

　　3、超声波发生器受损，查找故障程序。

　　4、换能器的连接面受损，退回中原机械公司进行修理。

　　5、能量传导盘的连接面受损，更换网架。

　　6、工作时间过长，发生器或换能器产生过多热量而无法工作，应关闭系统，通风散热，调整工作电流后再运行。
