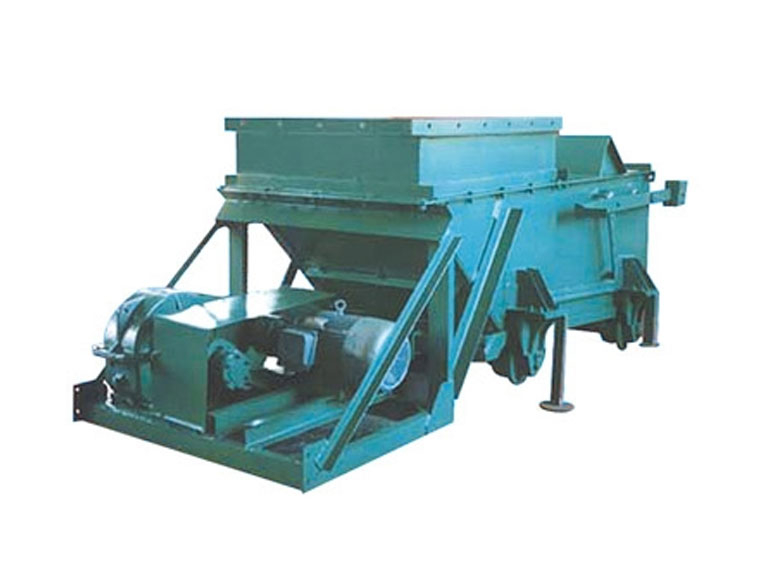

K型往复式振动给料机

　　概述：

　　K型往复式给料机是利用曲柄连杆机构拖动下倾5度的底板在辊上做直线往复运动，当电机开动后，经弹性联轴器、减速器、曲柄连杆机械拖动倾斜的底板在插辊上作直径往复运动，将煤均匀地卸到输送机械或其它筛选设备上，从而把煤或其它磨琢性小，粘性不大的松散粒状，粉状物料从给料设备中均匀地卸到受料设备中。

　　K型往复式给料机适用于矿山、矿井、选煤厂、中站、输煤车间、港口散料码头等散料转运，可将散料经料仓或直接进行均匀的转载到输送机和其它筛选设备、贮存装置等配合使用。实现对矿山、矿石、粮食等散装物料的均匀给料，本设备机体安装于料斗下，传动装置为悬挂式，根据给料量的大小可分K、K1、K2、K3、K4等几种型号。

　　主要特点：

　　1、工作可靠，寿命长。

　　2、重量轻，体积小，维护保养方便。

　　3、结构简单，运行可靠，调节安装方便。

　　4、封闭式框架结构，大大提高了机架的刚度。

　　5、装有限矩型液力偶合器，能满载启动，过载保护。

　　6、最大给料量可达1200吨/小时(煤)是目前国内最大的往复式给料机。

　　7、采用了先进的平面二次包络环面螺杆减速器设计，承载能力大，传动效率高。

　　8、侧衬板、斜衬板与底板之间留缝可调，能比较准确的控制留缝大小，大大减少了漏料。

　　9、驱动装置对称布置，并采用双推杆，使整机受力均衡，传动平稳消除了底板往复时的扭摆现象。

　　10、底板有立向筋板，并用三道通长托辊支承，保证了底板本身刚度，消除了现在往复式给料机底板工作中弯曲变形的弊病。

　　11、衬板由小块耐磨钢板拼成，这样不仅更换时轻便容易，而且可根据实际磨损情况，有针对性地更换磨损的衬板块，从而使材料合理使用，降低维护费用。

　　技术参数表：
